Roulement à bille dimension : choisir la bonne taille
Introduction
Un roulement à billes se définit par trois dimensions normalisées exprimées en millimètres : le diamètre intérieur (d) , le diamètre extérieur (D) et la largeur (B) . Ces trois cotes, codifiées selon la norme ISO 15, permettent d'identifier et de remplacer n'importe quel roulement de façon universelle. Une erreur sur l'une d'elles peut provoquer un blocage mécanique, une usure prématurée ou un arrêt de production. Ce guide explique comment décrypter, mesurer et choisir la bonne roulement à bille dimension selon votre application.. En collaboration avec roulement a bille
Les trois dimensions d'un roulement à billes
Diamètre intérieur (d) : la cote de l'arbre Le diamètre intérieur s'ajuste directement sur l'arbre tournant. Une erreur sur cette mesure rend le montage impossible, parfois dangereux. Il s'exprime en millimètres et correspond à un code de désignation ISO : le code 04, par exemple, désigne 20 mm selon la table ISO. Les tolérances d'ajustement ont leur importance ici : les classes h5/h6 s'appliquent aux arbres, H6/H7 aux alésages. Conseil pratique : mesurez toujours l'arbre au micromètre, pas seulement au pied à coulisse, pour obtenir une précision suffisante. Diamètre extérieur (D) : la cote du logement Le diamètre extérieur détermine l'insertion du roulement dans son logement (carter, palier ou support). Un D trop petit génère du jeu ; trop grand, il impose un montage forcé qui endommage irrémédiablement le roulement et son support. Deux roulements peuvent partager le même diamètre intérieur tout en affichant des D très différents selon leur série (légère, normale ou lourde). C'est souvent là que les confusions surgissent lors d'un remplacement. Largeur (B) : la troisième dimension souvent négligée La largeur conditionne l'encombrement axial du montage. Elle devient critique dès que l'espace disponible est réduit. Sur certains roulements asymétriques, comme les roulements coniques , il faut distinguer la largeur intérieure de la largeur extérieure.

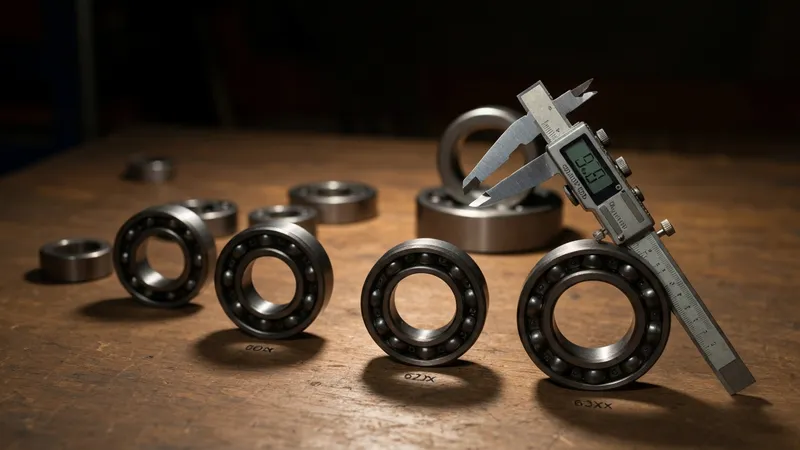

Les séries de roulements à billes et leurs dimensions standard
La codification ISO structure les roulements en séries identifiables dès les premiers chiffres de la référence : les deux premiers indiquent la série, les deux derniers le code alésage. Tableau comparatif pour un diamètre intérieur de 10 mm : Série ISO Désignation Diamètre intérieur (d) Diamètre extérieur (D) Largeur (B) Charge radiale Usage typique 6000 Très légère 10 mm 26 mm 8 mm Faible Électronique, petits moteurs 6200 Légère 10 mm 30 mm 9 mm Modérée Électroménager, pompes légères 6300 Normale 10 mm 35 mm 11 mm Élevée Machines-outils, convoyeurs 6400 Lourde 10 mm 42 mm 13 mm Très élevée Réducteurs, applications industrielles lourdes La série lourde n'est pas la meilleure option par défaut : elle alourdit le mécanisme et occupe davantage de place quand la charge ne le justifie pas. Pour les applications compactes, les roulements miniatures des séries 6800 et 6900 constituent une alternative adaptée.
Comment mesurer les dimensions d'un roulement à billes existant
Les outils nécessaires Micromètre intérieur pour le diamètre intérieur (d) , précision ±0,01 mm recommandée. Micromètre extérieur ou pied à coulisse digital pour le diamètre extérieur (D) et la largeur (B) . Roulement démonté et propre au moment de la mesure, jamais sous charge ni encrassé. Lire le marquage : la méthode la plus rapide La lecture du numéro de référence gravé sur le roulement reste la méthode la plus fiable. Prenons un 6205-2RS : 6 : roulement à billes à gorge profonde 2 : série légère 05 : code alésage (05 x 5 = 25 mm ) 2RS : joints double face Photographiez le marquage avant tout démontage pour éviter toute erreur de commande. Si le marquage est illisible, mesurez les trois cotes et consultez un catalogue ou un configurateur en ligne pour retrouver la référence exacte.
Les critères à combiner avec les dimensions pour bien choisir son roulement
Les dimensions d x D x B ne suffisent pas toujours à garantir un choix adapté. Quatre critères méritent une vérification systématique : Vitesse de rotation : un roulement sous-dimensionné pour un régime élevé surchauffe rapidement. La vitesse limite en tours par minute figure dans les fiches techniques. Charge radiale et axiale : les roulements à contact oblique absorbent mieux les efforts axiaux, même à dimensions égales. Environnement : poussière, humidité ou température imposent une version 2RS (joints caoutchouc) ou ZZ (flasques métalliques) selon le contexte. Matériau de la cage : acier, laiton ou polyamide, selon les contraintes de vitesse et de température. Deux roulements de dimensions identiques peuvent afficher des capacités de charge très différentes selon la classe de précision (P0 à P4) et la qualité de fabrication. La cote seule ne dit pas tout.
Erreurs courantes lors du choix des dimensions
Se fier uniquement au diamètre intérieur sans vérifier D et B. Passer à une série plus lourde par précaution, sans contrôler l'encombrement du logement. Négliger les tolérances d'ajustement : un jeu excessif génère vibrations et dégradations prématurées. Commander sur la seule base d'une photo sans relever les trois cotes. La bonne pratique : croiser la référence fabricant avec les trois dimensions mesurées avant toute commande de remplacement.
Questions fréquentes
Questions Fréquentes
Comment lire les dimensions d'un roulement à billes ?
Un roulement à billes se lit selon trois cotes normalisées : le diamètre intérieur (d) , le diamètre extérieur (D) et la largeur (B) , toutes exprimées en millimètres. Ces dimensions figurent dans les catalogues au format d x D x B, par exemple 25 x 52 x 15 mm pour un roulement 6205.
Quelles sont les dimensions standard les plus courantes pour un roulement à billes ?
Les roulements les plus courants appartiennent aux séries 6200 et 6300. Un 6205 mesure 25 x 52 x 15 mm ; un 6305 , pour le même alésage mais en série plus robuste, mesure 25 x 62 x 17 mm. Ces dimensions couvrent la majorité des applications industrielles et domestiques.
Comment choisir la bonne dimension de roulement à billes pour remplacer un roulement usé ?
Lisez la référence gravée sur le roulement existant (par exemple 6205-2RS) et croisez-la avec un catalogue ISO. Si le marquage est illisible, mesurez les trois cotes au micromètre et utilisez un configurateur en ligne pour retrouver la référence exacte avant de passer commande.
Quelle est la différence entre un roulement série légère et série lourde à diamètre intérieur identique ?
À diamètre intérieur égal , un roulement de série lourde présente un diamètre extérieur et une largeur plus importants, ce qui lui donne une capacité de charge radiale supérieure. En contrepartie, il est plus encombrant et plus lourd. Le choix doit reposer sur les efforts réels appliqués, pas sur un réflexe de précaution.
Peut-on remplacer un roulement à billes par un autre de dimensions légèrement différentes ?
Non. Les dimensions d x D x B doivent être respectées aux tolérances près. Un diamètre intérieur trop petit ne s'enfile pas sur l'arbre ; trop grand, il crée du jeu et des vibrations qui détruisent rapidement le montage. Il n'existe pas de substitution acceptable hors équivalence dimensionnelle stricte. Vous avez relevé vos trois dimensions ? Retrouvez le roulement correspondant à votre application dans notre catalogue, en filtrant directement par cotes d x D x B.
